Многофункциональная индикаторная система RAYMARINE ST70 Plus

Голосов: 2

Оценить

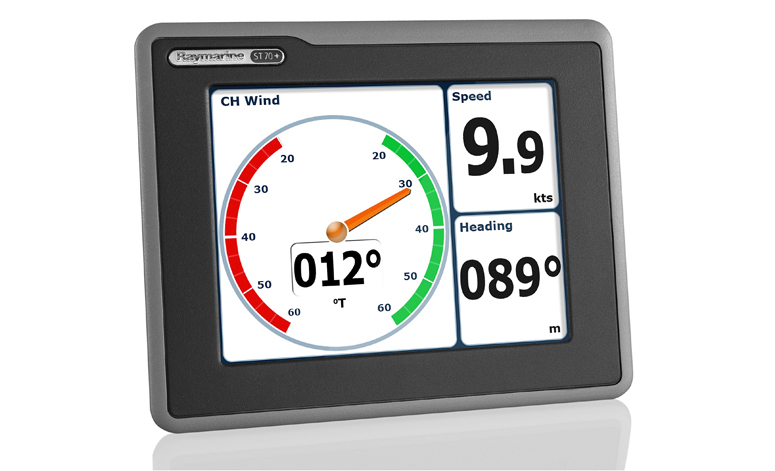

Многофункциональная индикаторная система RAYMARINE ST70 Plus

Многофункциональная индикаторная система RAYMARINE ST70 Plus - это большой, высококонтрастный ЖК-экран с диагональю 164 мм.

Многофункциональная индикаторная система RAYMARINE ST70 Plus идеально подходит для установки в местах, где обзор осуществляется с расстояния , а также позволяет в близком положении просматривать изображение в достаточно крупном разрешении.

Многофункциональная индикаторная система RAYMARINE ST70 Plus имеет дисплей отображения показателей Глубины/Скорости/Температуры воды/Скорости и напрвления ветра/Состояния двигателя (зависит от подключённых к дисплею датчиков).

Характеристики многофункциональной индикаторной системы RAYMARINE ST70 Plus:

Скорость

В разделе скорости отображается следующая информация:

Эффективная скорость лавировки тносительно путевой точки
Скорость и истинная скорость
Максимальная и средняя скорость
Эффективная скорость лавировки по ветру
Журнал и время плавания
Местное время и дата
Гоночные таймеры

Окружающая среда

Температура воды
Атмосферное давление и журнал изменения
Время восхода и захода солнца
Температура воды(максимальная и минимальная)
Температура воздуха и журнал изменений
Температура воздуха(максимальная и минимальная)

Глубина

Отображение одиночных страниц с информацией о глубинах, либо отображение данных в многооконном режиме (индивидуальная настройка Raymarine ST70 Plus).
Глубина (футы, морские сажени или метры)
Журнал глубин
Максимальная глубина
Эффективный курс(CMG)
Эффективное расстояние(DMG)
Среднее отклонение от курса
Средний курс

Компас

Курс
Журнал глубин
Фиксированный курс
Галсовый курс
Шкала Бофорта
Журнал скорости ветра и журнал направления ветра
Минимальная/максимальная скорость вымпельного ветра
Минимальная/максимальная скорость истинного ветра

Ветер

Скорость вымпельного ветра и угол ветра.
Истинная скорость ветра и истинный угол ветра.
Направление ветра у воды (GWD)
Роза ветров

Двигатель

Обороты двигателя (об/мин)
Расход топлива.
Ток и температура батареи.
Моточасы
Угол трима
Температура и давления масла
Температура охлаждающей жидкости
Давления наддува/давление в системе охлаждения

Спецификация многофункциональной индикаторной системы RAYMARINE ST70 Plus:

Питание:
Рабочий диапазон напряжения(В пост.тока)	9-16В
Потребляемая мощность(номинальная)мА	700мА
Физические характеристики:
Габаритные размеры((ШхВхГ),мм	189х152х66,5
Вес(кг).	0,9
Тип установки	Низкопрофильное креплениев панель\на поверхность
Тип управления	4 кнопки\джостик
Тип и размер дисплея	165мм QVGA(640х480) цветной TFT экран,адаптированный к солнечному свету
Цветовые палитры	Дневной и ночной режимы
Подсветка дисплея	Белые светодиоды,плавная шкала
Разъёмы:
Разъёмы	2 разъёма SeaTalkng
Интерфейсы	SeaTalkng,NMEA2000,SeaTalk,SeaTalk2
Экран,Страницы:
Языки	Английский и языки других народов мира
Пользовательские страницы инструментов	8
Варианты расположения пользовательских страниц	17
Глубина	глубина,журнал глубины,минимальная глубина,максимальная глубина
Скорость	VMG к точке,VMG по журналу точек,скорость,журнал скорости, максимальная, минимальная,средняя скорости,VMG по ветру, журнал, рейс, местное время и дата
Ветер	AWА, AWA,TWS,TWA,GWD,шкала Бофорта,ветры основных румбов, журнал скорости ветра, журнал направления ветра,AWS макс.,AWA макс.,TWA макс.,TWA мин.,TWS макс.,TWS мин.
Компас	Курс,курсовой журнал,закреплёный курс,галсовый курс,средний курс
Навигация	BTW,XTE,ETA,TTG,CMG,DMG,DMG и CMG,DTW
GPS	COG, SOG, график COG, график SOG, COG и SOG,широта и долгота, спутники, спутники и НDOP
Двигатель	Обороты двигателя,расход топлива,запас топлива,давление наддува,давление в системе охлаждения,положение трима\транцевых плит
Аккумулятор	Напряжение и температура,ток аккумулятора
Окружающая среда	Температура воды,показание барометра,журнал показаний барометра, время восхода и заката солнца, максимальная, минимальная, средняя температура воды,график температуры воды,температура воздуха,график изменения температуры воздуха,истинное и относительное охлаждение ветром, температура конденсации,влажность(трнбуется наличие спец. датчика)
Сигнализация	Глубина,скорость,ветер,температура,отклонение от курса,заряд аккумулятора, последнее местоположение,достижение путевой точки,выход в точку "Человек за бортом"

По вопросам приобретения, цены, наличия многофункциональной индикаторной системы RAYMARINE ST70 Plus можно обращаться на электронную почту info@nav-tech-marine.ru или позвонить по телефону: +7 (916) 342-43-85

Модель снята с производства.
