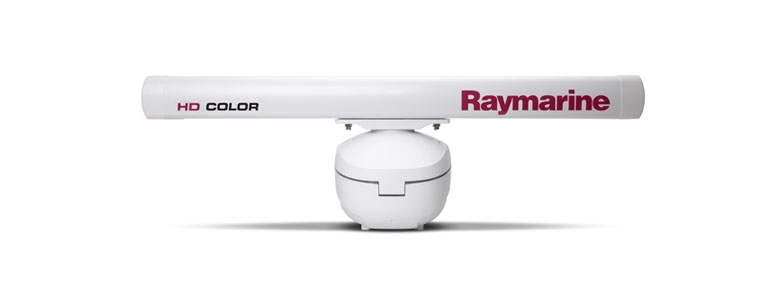

Цифровая радарная антенна открытого типа RAYMARINE RA3048HD - радар с выходной мощность 12 кВт, длинной 48"(1,3 м) и дальностью сканирования до 72 миль. Функция «Plug and Play» обеспечивает подключение к многофункциональным дисплеям C-W, E-W, E, G серии по протоколу Seatalk HS.
Параметры сканирования: горизонтальный луч 1.9°, вертикальный луч 25°.
Новые цифровые радарные антенны Raymarine Super HD Digital и HD Digital - это не просто шаг, это скачек в будущее. Секрет технологии HD Digital состоит в использовании блока цифровой обработки, благодаря которому характеристики антенны Super HD Digital 4кВт аналогичны с характеристиками 12 кВт аналоговой антенны а 12кВт, с 25кВт.Благодаря использованию инновационных технологий, цифровые антенны дают качественное различение целей доступное только на более мощных коммерческих радарах, при этом Вы так же получаете экономию энергии и денег.Применение в полном смысле революционной технологии
Raymarine HD Digital, используемой в наших антеннах, в сравнении с технологиями аналоговых антенн, дает радару ранее недостижимую информативность. Антенны Super HD Digital это выход на качественно новый уровень радарных технологий. Цели в новых радарах отображаются в 256 цветах, давая непревзойденно четкую и детальную картину окружающей обстановки. Новые радарные антенны прекрасно дополнят навигационную систему на базе G-серии, так же вы можете их использовать с дисплеями E-серии и новыми широкоформатными дисплеями серии C Widescreen.
Важно: Реальная максимальная дальность может изменятся в зависимости от высоты установки радара и высоты цели. Выбирайте открытую антенну для получения максимальных характеристик и максимальной дальности сканирования. Открытые антенны обладают максимальной чувствительностью и минимальной шириной луча, что позволяет точнее разделять цели. Антенны открытого типа идеальны для моторных яхт,коммерческих судов и больших парусных яхт.
Мощность антенны,размер,тип
4кВт, 4фута HD
4кВт, 6футов HD
4кВт, 4фута Super HD
Питание:
Номинальное напряжение(В,пост. тока)
12/24В
Рабочий диапазон напряжения(В,пост. тока)
10,8-32В(используя блок VCM100)
Потребляемая мощность(номинальная)Вт
46Вт
Потребляемая мощность(в режиме ожидания)Вт
9,2Вт
Режим энергосбережения(огранич.время излучения)
Есть
Физические характеристики:
Габаритные размеры(ШхВ)мм
Пьедестал: 412x402 (с антенной) длина антенны: 1306
Пьедестал: 412x402 (с антенной) длина антенны: 1918
Вес,кг
26
29
Тип установки
на 4 болтах
Характеристики антенны:
Максимальная дальность(морские мили)
72 морские мили
48 морских миль
Частота излучения
9405 +/-25МГц
Максимальная мощность излучения
4кВт
Эфективная ширина луча SHD
n/a
Время подготовки антенны(разогрев)
75 секунд
Время перехода в режим работы из режима ожидания
меньше 2,5 секунд
Ширина луча по горизонтали -3дБ
1,85°
1,15°
Ширина луча по вертикали -3дБ
25°
Сигналы боковых лепестков(внутри)
Сигналы боковых лепестков(снаружи)
Скорость вращения антенны
24 об/мин
Кол-во отображаемых на дисплее уровней видео
256 (8-бит)
Двойной диапазон(одновременное отображение 2-х различных диапазонов)
диапазон A < диапазона B, диапазон A < 3 морских миль, диапазон B любой
диапазон A < диапазона B,диапазон A < 3 морских миль, диапазон B любой
По вопросам приобретения, цены, наличия цифровой радарной антенны открытого типа RAYMARINE RA3048HD можно обращаться на электронную почту info@nav-tech-marine.ru или позвонить по телефону: +7 (916) 342-43-85
Модель снята с производства.
