KNS Supertrack Z10Mk4-Ka

Голосов: 2

Оценить

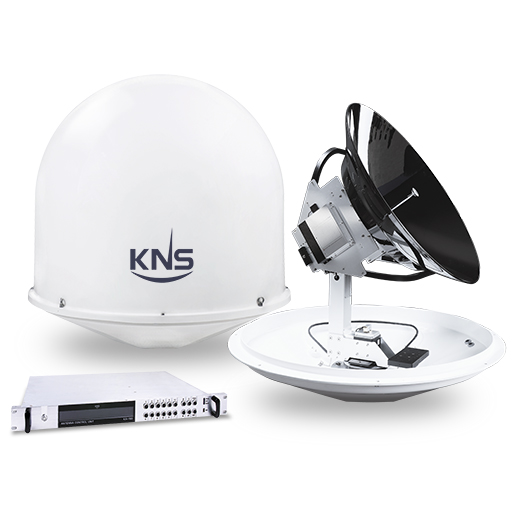

KNS Supertrack Z10Mk4-Ka

KNS Supertrack Z10Mk4-Ka - морская стабилизированная спутниковая VSAT-система Ku-диапазона (отражатель диаметром 1,05 метр). Аппаратура связи Supertrack Z10Mk4-Ka от компании KNS является идеальным решением для судов, которым необходима широкополосная связь в открытом море.
Морская стабилизированная спутниковая VSAT-система KNS Supertrack Z10Mk4-Ka позволяет оставаться на связи с помощью высокоскоростного доступа к интернету, обеспечивая доступ к электронной почте, нескольким VoIP-телефонам и многому другому. Модель Supertrack Z10Mk4-Ka представляет собой комплект, включающий спутниковую стабилизированную антенну в обтекателе, блок управления и соединительные кабели.

Мобильная судовая спутниковая VSAT-система KNS Supertrack Z10Mk4-Ka отличается более высокой точностью отслеживания, чем предыдущие версии, за счет обновления всех компонентов, включая механические, электрические и высокочастотные части. В модель добавлены новые, удобные для пользователя функции. Терминал связи SuperTrack Z10Mk4-Ka от компании KNS имеет лучшие показатели по соотношению "цена-качество", чем аналоги конкурентов.

Возможности и особенности морской спутниковой VSAT системы KNS Supertrack Z10Mk4-Ka:

Встроенный тюнер DVB-S2X: доступно прямое отслеживание основной SNR
Простота обслуживания благодаря простой модульной конструкции: все электрические элементы управления объединены в один модуль «PCU» для быстрого и простого обслуживания.
Веб-интерфейс и удаленное обновление программного обеспечения: функция мониторинга и управления (M&C) и обновление прошивки полностью поддерживаются через веб-интерфейс.
Поддержка графического мониторинга. Уровень сигнала антенны или RSSD можно контролировать через веб-интерфейс ПК и другие беспроводные устройства, такие как планшетный ПК и мобильный телефон.
Поддержка Wi-Fi: ACU может управляться с помощью интерфейса Wi-Fi, бесшовного беспроводного интерфейса между пользователем и ACU
Автоматический поиск спутников и контроль перекоса
Неограниченный азимут: бесперебойный поиск поможет всегда быть на связи
Точное получение сигнала с помощью отличительного алгоритма KNS
Предварительно запрограммированная спутниковая база данных. Редактируемые 80 спутниковых данных
Блок управления антенной с 3-мя типами входа гироскопа (NMEA, синхронный, пошаговый)

Функциональные особенности морской спутниковой VSAT системы KNS Supertrack Z10Mk4-Ka:

Готовность к использованию спутника с высокой пропускной способностью (HTS). Стандарт DVB-S2X, поддерживающий широкополосные и современные спутниковые сети, выбирается для большинства спутников с высокой пропускной способностью. Терминал KNS Z-series MK4 совместим с DVB-S2X со встроенным тюнером NIM, который обеспечивает прямое отслеживание основного спутника, учитывая отношения сигнал / шум.
Удобная в использовании антенна VSAT. Наслаждайтесь или работайте в Интернете с помощью удобных приложений. Веб-интерфейс KNS упрощает управление антенной в любой момент с помощью нескольких нажатий на клавиши телефона, клавиатуры ПК или планшета с встроенным Wi-Fi. Пользователь может быстро и просто обновить прошивку, проверить текущий статус в режиме реального времени, и ежедневно сообщать историю.
Повышенная эффективность отслеживания, лучшая, чем когда-либо прежде. Характеристики отслеживания MK4 серии Z высочайшей точности, которую когда-либо видели. Обновление составляющих частей двигателя и алгоритм управления системой KNS привели к значительному снижению частоты ошибок по сравнению с предыдущими версиями.
Поддержка функций без гироскопа: пользователь может не беспокоится о выходе из строя гироскопа. Модели MK4 Z-серии могут поддерживать соединение, даже если на судне нет гироскопа или в случае отказа его работоспособности. В таком режиме система будет поддерживать сетевую связь независимо от сбоя на судне.

Основные технические характеристики морской спутниковой VSAT системы KNS Supertrack Z10Mk4-Ka:

Антенна

Диаметр отражателя	105 см (41 дюймов)
Размер обтекателя	144 см (Д) х 152 см (В)
Вес антенны	110 кг
Материал обтекателя	FRP
Частота	TX: 29,0 ~ 30,0 ГГц RX: 19,2 ~ 20,2 ГГц
Усиление антенны	TX: 48,09 дБи на 29, 5 ГГц RX: 44,59 дБи на 19,7 ГГц
G / T	22,05 дБ / К (в обтекателе) при 30˚ угла возвышения и частоте 19,7 ГГц, ясное небо
Операционная платформа	3-х осевая
LNB	одиночный PLL LNB (выбираемый LO PLL LNB - опционально)
BUC	5 / 10 Вт (опционально)
Контроль перекоса	Автоматический
Угол возвышения	От -20˚ до + 110˚
Азимут Диапазон	Безлимитный
Поперечный угол	± 35˚
Движение судна	Крен: ± 24˚ при периодах 8-12 секунд Угол наклона: ± 14˚ при периодах 6-12 с Рыскание: ± 8˚ при периодах 15-20 с
Скорость отслеживания	Более 90˚ / сек
Гаситель вибрации	резиновый демпфер в комплекте
Температура	От -20 ° C до + 55 ° C
Влажность	До 100% при 40˚C
Входная мощность антенны	48 В постоянного тока, 4,18 А

Блок управления антенной (ACU)

Размер ACU	19 (дюймов) стойка размером 1U
Гироскопический интерфейс	NMEA 0183, синхронно, шаг за шагом
Входная мощность	85 ~ 254 В переменного тока, 12A, 47-63 Гц
Выходная мощность	48 В постоянного тока, 4,18 А
Внешний ввод / вывод	RS-232C, RS-422, USB, Mini-USB, Ethernet, консоль Мониторинг Поддержка веб-интерфейса (SCS)

Характеристики упаковки

Размер	158 х 158 х 177 см
Общий вес	224 кг
Материал	Деревянный ящик

Стандартная комплектация морской спутниковой VSAT системы KNS Supertrack Z10Mk4-Ka:

Антенный блок KNS Supertrack Z10Mk4-Ka
Блок управления
Соединительные кабели
Инструкции по установке и эксплуатации

По вопросам приобретения, цены, наличия морской спутниковой VSAT системы KNS Supertrack Z10Mk4-Ka от компании KNS можно обращаться на электронную почту info@nav-tech-marine.ru или позвонить по телефону: +7 (916) 342-43-85
