FURUNO FA-70

FURUNO FA-70 - компактный приемопередатчик автоматической идентификационной системы (АИС) конфигурации "черный ящик" (Black Box). Модуль FA-70 производства компании Furuno представляет собой АИС класса B+, которая передает информацию о судне с более высокой мощностью и на более высоких скоростях, чем стандартные устройства класса B, созданные для получения дополнительной информации. Встроенная технология SO-TDMA гарантирует распределение временных интервалов АИС, делая судно видимым в водах с интенсивным судоходством, например в акваториях портов.

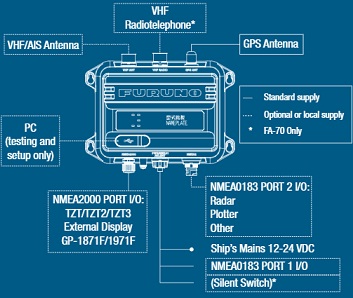

Приемопередатчик АИС FURUNO FA-70 можно подключить к радарным системам (РЛС), картплоттерам (GP-1871F/1971F), устройствам серий Furuno NavNet TZT/TZT2/TZT3,  прокладчикам курса и другим навигационным устройствам, посредством встроенных портов NMEA2000 и NMEA0183. Осуществить проверку и настройку трансивера АИС FA-70 можно подключившись к ПК через порт USB.

Судовой приемопередатчик автоматической идентификационной системы FURUNO FA-70 повышает безопасность судоходства благодаря обмену критически важными навигационными данными (позывной, местоположение, название судна, скорость и курс относительно грунта и др.) с находящимися поблизости судами, оборудованными АИС. Компактное устройство FA-70 можно установить в любом удобном месте судна.

Основные преимущества и особенности приемопередатчика АИС FURUNO FA-70:

• Режим молчания с дополнительным выключателем ON/OFF
• Компактные размеры и легкий вес
• Повышает безопасность судоходства путем обмена важной навигационной информацией с судами, оборудованными приемопередатчиками АИС
• Намного улучшает осведомленность при любых погодных условиях, таких как густой туман, темное время суток и перегруженные водные пути
• Порт NMEA2000, два порта NMEA0183 и порт USB (micro B)
• Начальная настройка может быть выполнена посредством сети NMEA2000 (TZT2/TZT3)
• Внутренний УКВ-сплиттер устраняет необходимость в отдельной антенне
• Переключаемый SO-TDMA и CS-TDMA

Информация для получения и отправки приемопередатчика АИС FURUNO FA-70:

Динамические данные

• Местоположение судна
• Всемирное скоординированное время (UTC)
• Курс относительно грунта (COG)
• Скорость относительно грунта (SOG)
• Скорость поворота (ROT) - если передается посредством удаленного АИС
• Курс

Статические данные

• Идентификационный номер морской подвижной службы (MMSI)
• Номер IMO
• Название судна
• Тип судна
• Позывной судна
• Длина и ширина судна
• Расположение антенны оборудования определения местоположения на судне

Данные рейса

• Осадка судна
• Наличие опасного груза
• Порт назначения и время прибытия (ETA)

Технические характеристики приемопередатчика АИС FURUNO FA-70:

Соответствие стандартам:

• EN 303 413 V1.1.1
• EN 301 843-1 V2.2.1
• IEC 60945 Ed.4+CORR.1
• IMO MSC.140(76)
• ITU-R M.1371-5
• IEC 62368-1 Ed.3
• DSC: ITU-R M.825-3
• IEC 62287-1 Ed.3.0, IEC 62287-2 Ed.2.0, IEC 62311 Ed.1+Ed.2

Выходная мощность: 5 или 10 Вт (SO-TDMA), 2 Вт (CS-TDMA)
Разнос каналов: 25 кГц

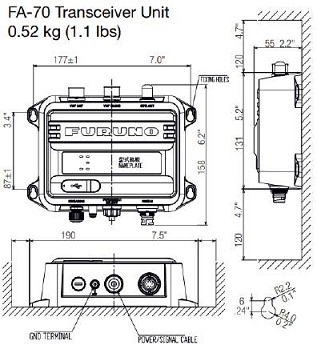

Габаритные размеры (Ш х Г х В): 190 х 158 х 55 мм
Вес: 0,52 кг

GPS-приемник

Каналы приема: 12 каналов, 2 канала SBAS, 14 спутников слежения
Частота приема: 1575,42 МГц
Код приема: Код С/А
Точность определения местоположения: 13 м (2 drms, HDOP ≤ 4)

Интерфейс

NMEA0183:

• Вход (2 порта): ABM*, ACK, AIQ, BBM*, HDT, SSD, THS, VSD *(ABM, BBM: только SO-TDMA)
• Выход (2 порта): ABK, ACA, ACS, ALR, GGA, GLL, RMC, SSD, TXT, VDM, VDO, VER, VSD, VTG

NMEA2000:

• Вход (1 порт): 059392, 059904, 060160, 060416, 060928, 065240, 126208, 127250
• Выход (1 порт): 059392, 059904, 060928, 126208, 126464, 126992, 126993, 126996, 126998, 127258, 129025, 129026,129029, 129038, 129039, 129040, 129041, 129540, 129792, 129793, 129794, 129795*, 129796, 129797, 129798, 129800, 129801, 129802, 129803, 129804*, 129805, 129806, 129807, 129809, 129810, 129811, 129812*, 129813*

*- только режим SO-TDMA

Условия эксплуатации

Диапазон рабочих температур: от -25 до +70 °С (антенный блок), от -15 до +55 °С (прочие устройства)
Влагозащита: IP56 (антенный блок), IP55 (прочие устройства)
Диапазон напряжения питания, сила тока: 12–24 В пост. тока, 1,8–0,9 A

Комплект поставки приемопередатчика АИС FURUNO FA-70:

• Основной блок FA-70;
• Кабель PWR / NMEA1 / SILENT (1 шт.);
• Кабель NMEA2000 длиной 2 м (1 шт.);
• Установочные материалы;
• Стандартный ЗИП;
• Инструмент настройки AIS (компакт-диск);
• Документация.

Дополнительно (опции):

• GPS антенна GPA-017S/GPA-C01;
• Антенный кабель для GPS антенны;
• Штыревая УКВ-антенна, антенный кабель для УКВ антенны, разъёмы;
• LAN кабель.

По вопросам приобретения, цены, наличия приемопередатчика автоматической идентификационной системы FURUNO FA-70 можно обращаться на электронную почту info@nav-tech-marine.ru или позвонить по телефону: +7 (916) 342-43-85, +7 (925) 063-37-47
