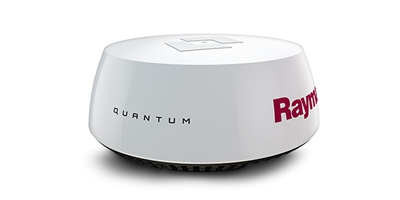

RAYMARINE Quantum

RAYMARINE Quantum – судовой твердотельный радар с технологией CHIRP Pulse Compression (сжатия импульсов с использованием линейной частотной модуляции) и передачей данных посредством Wi-Fi. Устройство Quantum обеспечивает превосходное отображение радиолокационных данных на дальних и ближних расстояниях от судна. Передача данных производится через встроенный Wi-Fi модуль или по подключеному тонкому кабелю, что значительно упрощает установку (монтажные работы).

Морская радарная антенна RAYMARINE Quantum - энерго-эффективная модель, обладающая легким весом и низким уровнем излучения. Модель Quantum позволяет выделять отдельные цели, такие как лодки, буи, скалы и наземные знаки, с непревзойденным четким разрешением и высоким качеством разделения, благодаря применению эксклюзивной технологии ATX (усовершенствованная технология разделения целей).

Технология CHIRP Pulse Compression, используемая в морском радаре RAYMARINE Quantum, обеспечивает достижение большего количества импульсов до каждой цели, в результате чего предоставляется превосходная визуализация на дальних расстояниях. Кроме того, эта технология определяет цели на близком расстоянии (до 6 метров) и способна обнаружить и выделить маленькие цели даже на фоне крупных объектов. Модель радара Quantum характеризуется энерго-эффективностью (очень низкое энергопотребление: 17 Ватт при передаче и 7 Ватт в режиме ожидания) и легким весом (на 50% меньше, чем у радарных антенн с магнетроном). Радарная антенна Quantum идеально подходит для установки на парусных судах.

Твердотельный радар RAYMARINE Quantum без промедления готов к работе – ему не требуется длительный период прогрева, позволяя пользователю сразу получить информацию об окружающих судно объектах. Возможность соединения радара Quantum с МФД RAYMARINE LightHouse II по Wi-Fi и тонкий кабель питания облегчающий его прокладку, значительно упрощают монтаж. Кроме того, размеры установочных отверстий такие же, как на радарах предыдущих поколений. Опционально поставляемый, адаптерный кабель позволяет использовать уже проложенный кабель радарной антенны.

Особенности радара RAYMARINE Quantum:

• Улучшенное радарное изображение
• Технология CHIRP Pulse Compression – четкая визуализация на ближних и дальних дистанциях
• Обнаружение маленьких целей
• Немедленная осведомленность - включение без затрат на прогрев
• Простота установки
• Очень низкое энергопотребление
• Легкий вес

Основные характеристики радара RAYMARINE Quantum:

Напряжение питания: 12 /24 В (мин: 10,8 В, макс: 31,2 В)
Подключение: по Wi-Fi или Ethernet (RayNet)
Тип антенны: коммутируемая антенная решётка
Потребление: передача 17 Вт; ожидание 7 Вт; спящий режим 2 Вт
Шкалы дальности: от 1/16 до 24 морских миль
Частота передачи: от 9400 до 9440 МГц
Мощность: 20 Вт (пиковая)
Антенный переключатель: с круговой поляризацией
Длительность импульсов (3 дБ): от 40 нс до 14.7 мс
Длительность импульса CHIRP: от 400 нс до 20 мс
CHIRP полосы пропуска: до 32 МГц
IF полосы пропуска: 26 МГц
Шум: менее 4 дБ
Угол луча (горизонтальный/ вертикальный): 4.9° /20°
Поляризация: горизонтальная
Водозащищенность: IPX6
Вес: 5.6 кг
