Furuno DFF-3D - многолучевой сетевой гидролокатор

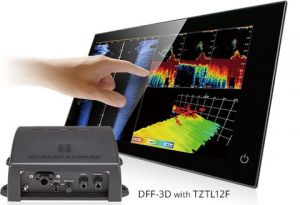

Furuno DFF-3D - многолучевой сетевой гидролокатор DFF-3D конфигурации «черный ящик», совместимый с системами NavNet TZtouch и TZtouch2. Устройство предоставляет четкое и детализированное отображение глубоководного пространства и морского дна в режиме реального времени. Сетевой модуль Furuno DFF-3D представляет собой трехмерный многолучевой эхолот, созданный в результате применения передовых технологий гидролокации. Применяемая в устройстве технология обработки сигнала и эргономичный излучатель (вибратор) позволяют получить на дисплее изображение высокого разрешения.
В результате подключения Furuno DFF-3D, мультифункциональный дисплей NavNet превращается в мощный многолучевой гидролокатор, с помощью которого можно изучать подводное пространство в 120-ти градусном секторе. При подключении к сети, эхолот DFF-3D отображает на экране МФД глубину, направление движения косяков рыбы, а также характеристики (рельеф) морского дна в режиме реального времени.
Многолучевой гидролокатор Furuno DFF-3D предоставляет пользователю несколько режимов отображения, либо их комбинацию. В режиме поперечного сканирования отображаются эхосигналы от толщи воды в 120-ти градусном секторе и можно сразу понять распределение промысловой рыбы и состояние подводного пространства. Режим трех-/одно- лучевого сканирования предоставляет параллельные изображения от однолучевого (непосредственно под судном) или 3-хлучевого эхолота, который определяет глубину нахождения цели, характеристику дна и направление движения рыбы, причем угол направленности и ширина луча задаются при необходимости пользователем. Сонар Furuno DFF-3D предоставляет историю трехмерного сканирования, в режиме которой пользователь получает интуитивно понятное и простое трехмерное отображение дна с пиктограммами косяков рыбы – удобно при выборе мест промысла и оценке рельефа дна.
Режим бокового сканирования позволяет просмотреть изображение высокой четкости структуры дна по правому и левому борту судна.
Компактный излучатель с обтекателем, входящий в стандартный комплект поставки гидролокатора Furuno DFF-3D, прост в установке и подходит для эксплуатации даже на борту маломерного судна. В вибратор встроены сенсор температуры и датчик движения, который компенсирует бортовую и килевую качку и позволяет стабилизировать отображение, обеспечивая четкость картинки на экране, даже при сильном волнении моря.
Особености многолучевого сетевого гидролокатора Furuno DFF-3D:
- Боковой диапазон обнаружения до 200 метров* в 120-градусной полосе обзора влево и вправо
- Проникновение основного (глубоководного) луча под днище судна на глубину около 300 м*
- Возможность просмотра режимов отображения в соответствии с пожеланиями пользователя
- Встроенный датчик движения для стабилизации отображения
- Компактный излучатель с обтекателем
Технические характеристики многолучевого эхолота Furuno DFF-3D:
Общие
Рабочая частота: 165 кГц
Выходная мощность: 800 Вт
Минимальная глубина: 3 м
Диапазон глубин: от 5 до 1200 м
Диапазон обнаружения: 200 м (боковой луч), 300 м (основной луч под судном)*
Углы направленности лучей для режима 3-хлучевого сканирования: 20-50° (градусов)
Режимы сканирования: 3-хлучевое/однолучевое сканирование, боковое сканирование (SideScan), поперечное сканирование, история трехмерного сканирования
Напряжение питания сети: 12–24 В пост. тока
Ток: 1,4–0,7 A
Условия окружающей среды
Диапазон рабочих температур: от -15 до +55 °C
Относительная влажность: до 93% при +40 °C
Влагозащищенность: по стандарту IP55
Интерфейс
LAN: 1 порт, Ethernet 10/10 Base-TX
Внешний источник импульсов: 1 порт (требуется дополнительный набор с внешним источником импульсов)
Физические
Габариты основного блока (ШхГхВ): 380х316х120 мм
Вес (блок/датчик): 3,0/3,2 кг
*- в зависимости от характеристики дна, волнения моря и условий монтажа.
Комплектация многолучевого сетевого эхолота Furuno DFF-3D:
- Модуль многолучевого сетевого эхолота DFF-3D
- Вибратор (трансдьюсер, датчик гидролокатора) B-54
- Стандартный набор ЗИП
- Монтажный комплект
- Инструкция пользователя
Опционально:
- Блок питания PR-62 (100/110/220/230 В перемен. тока, 1-фаз., 50/60 Гц)
- Набор с внешним источником импульсов
- Кабель в сборе (2м/10м)
